Primex 3188 (103 237-4) wird digital
Aus Alt mach High-Tech: Digitalisierung & Sound-Upgrade einer analogen Primex 3188 (103 237-4)
Die BR 103 ist der unangefochtene Star auf vielen Märklin-Anlagen. Meine analoge Primex 3188 (103 237-4) war zwar optisch ein echter Hingucker, fahrtechnisch und akustisch aber nicht mehr auf der Höhe der Zeit. Das Ziel dieses Projekts: Aus der einfachen Analoglok ein echtes Digital-Highlight mit modernem Sound, zeitgemäßer LED-Beleuchtung und perfekter Stromabnahme zu machen!
In diesem Baubericht zeige ich euch Schritt für Schritt, wie aus dem Primex-Klassiker eine moderne Soundlok geworden ist.

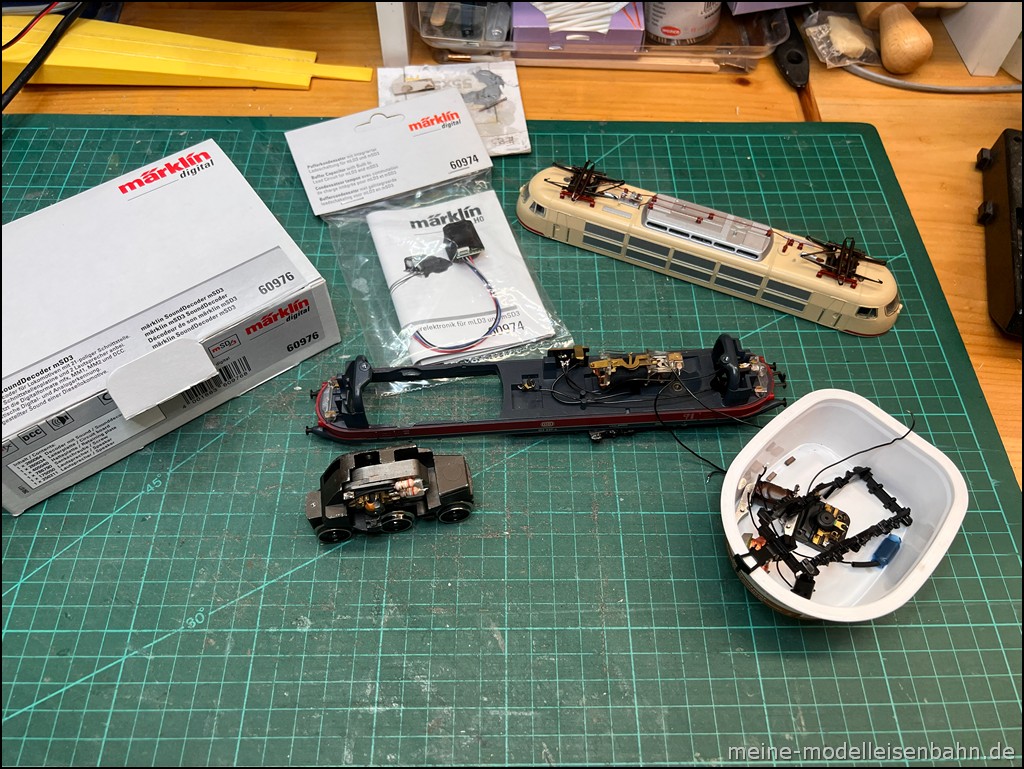

1. Das Ausgangsmaterial & die Planung

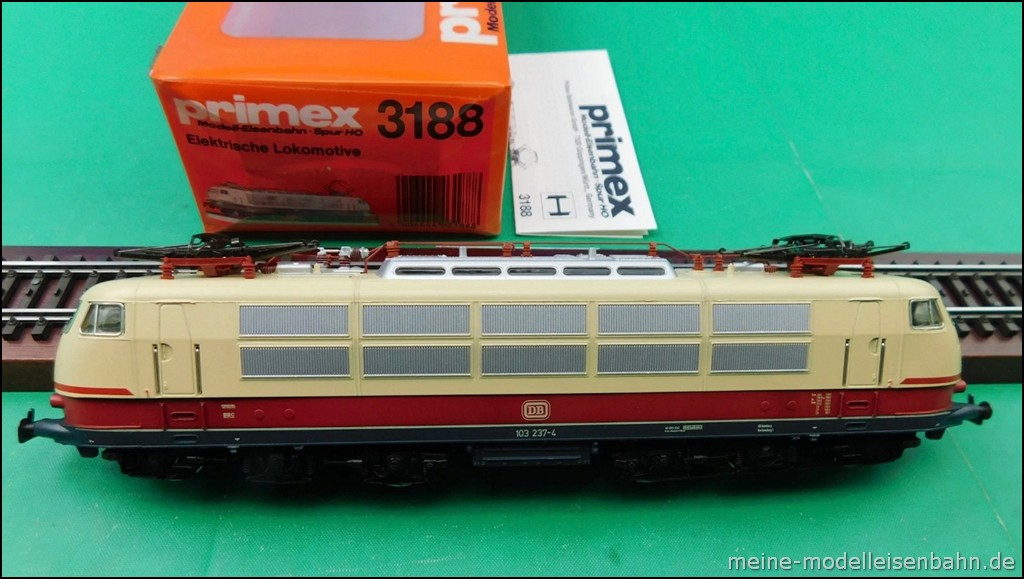

Die Primex 3188 (103 237-4) basiert auf dem klassischen Märklin-Modell der BR 103 (ohne Schürze, analog zur Märklin 3357). Einfach gebaut, robust, aber ab Werk mit Dreipol-Wechselstrommotor, mechanischem Umschalter und einfachen Glühbirnen ausgestattet. Zeit für eine Frischekur!
2. HLA Motor 60941

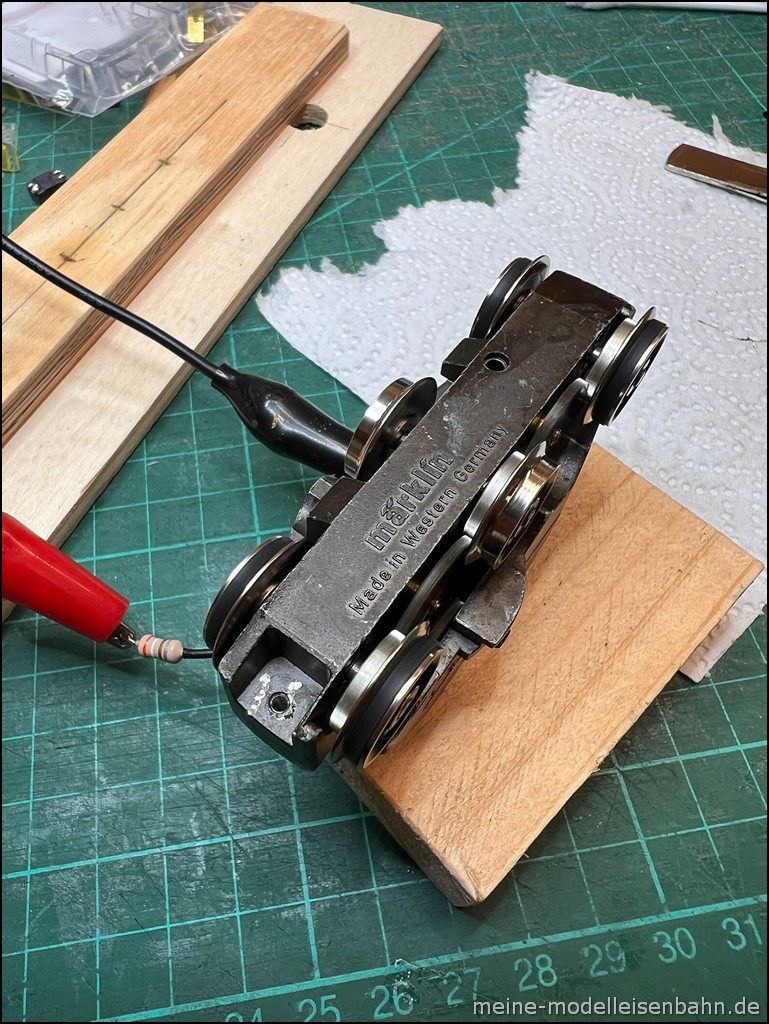

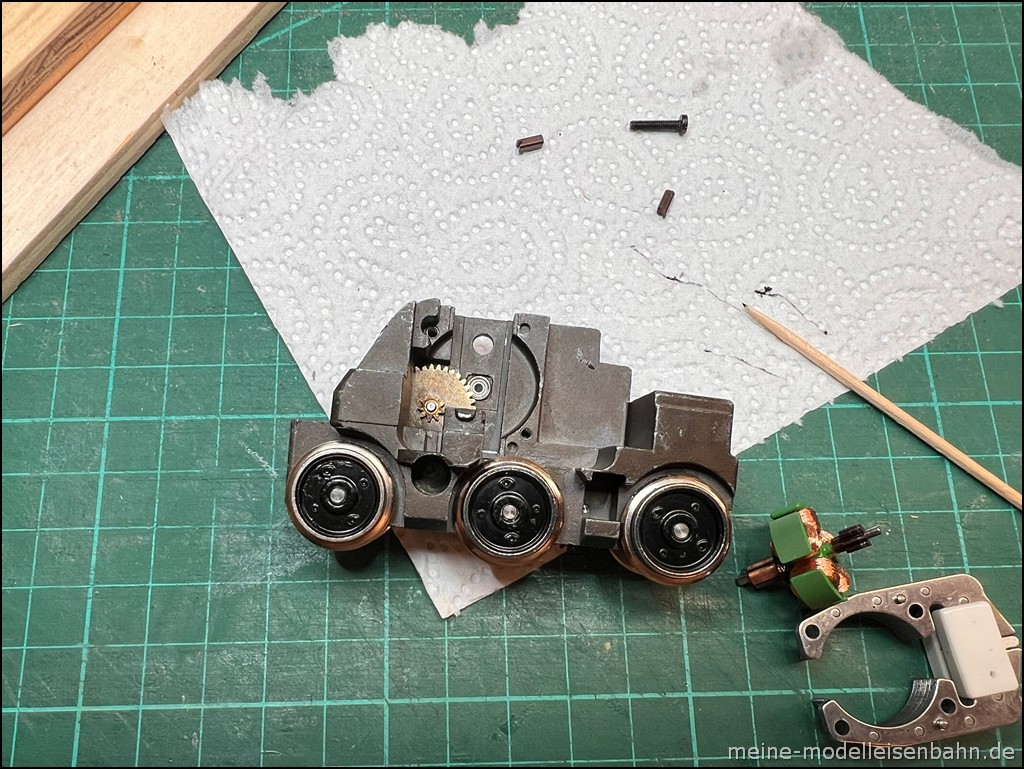

Um der Lok ein seidenweiches Fahrverhalten und eine präzise Regelung im Digitalbetrieb zu verpassen, flog der alte Allstrommotor komplett raus. Zum Einsatz kam der Märklin HLA-Umbausatz 60941.
Das Erfreuliche dabei: Es waren keinerlei Anpassungen oder Fräsarbeiten nötig! Das Set hat direkt perfekt in das Chassis gepasst. Der 5-polige Anker sorgt zusammen mit dem Permanentmagneten nun für extrem feinfühlige Rangier- und Langsamfahrten.
3. Decoder & Sound

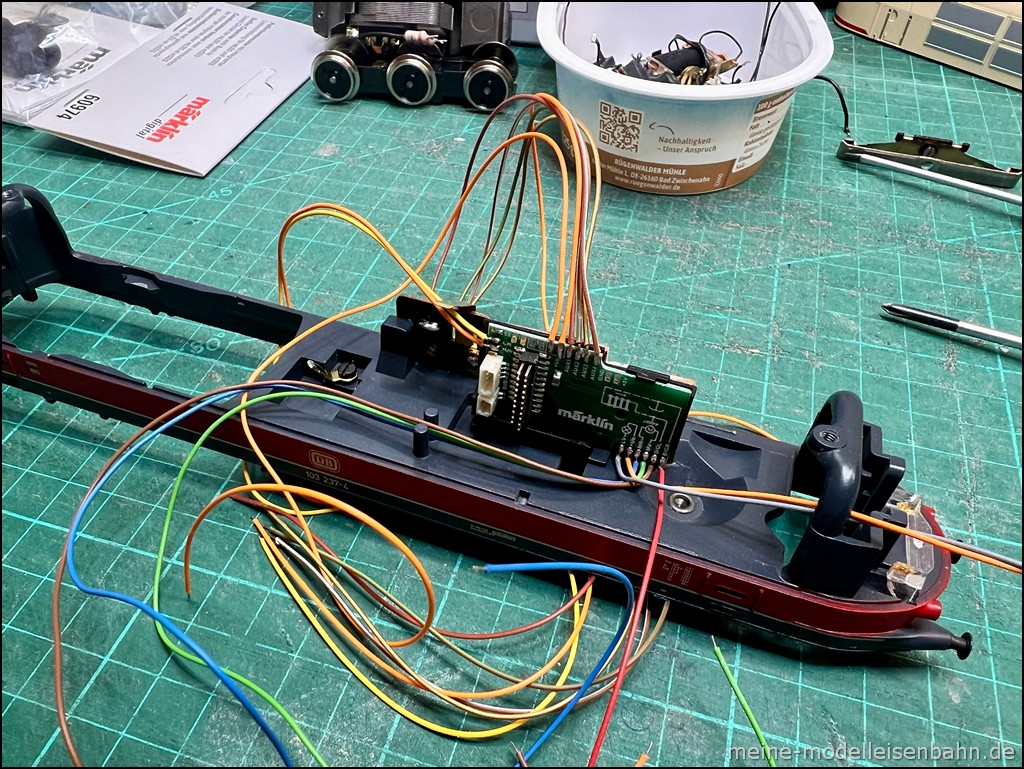

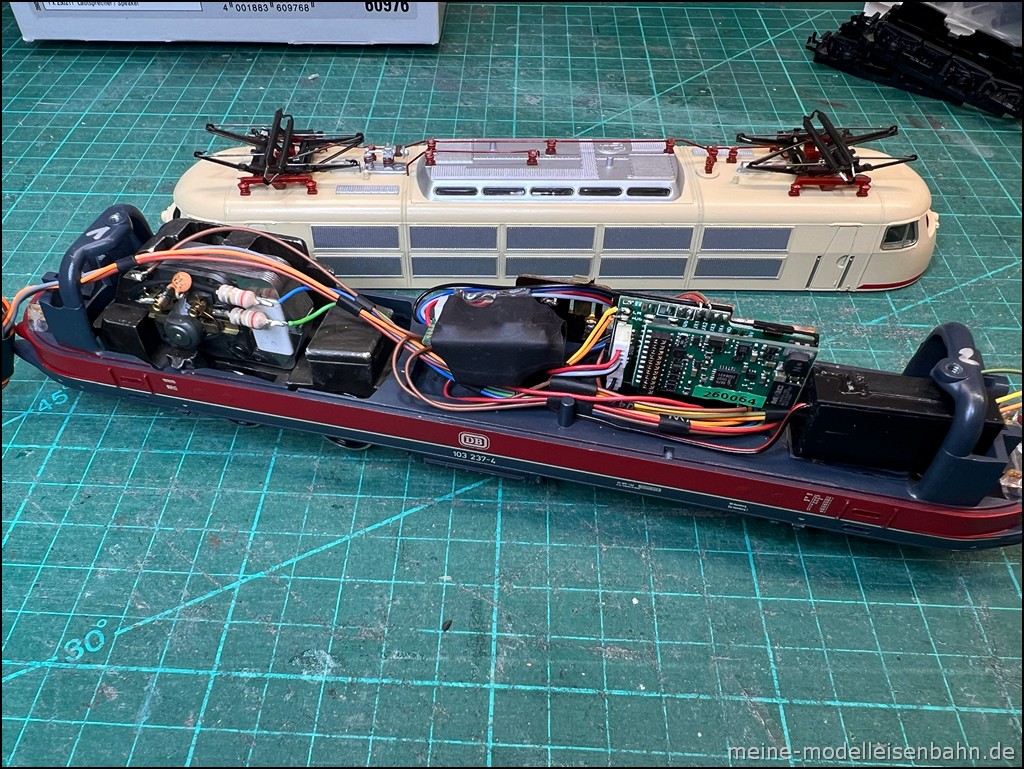

Als Gehirn der Lok arbeitet ein Märklin 60976 mSD3 Sounddekoder. Damit die Lok auch bei kurzen Stromunterbrechungen an Weichenstraßen oder verschmutzten Schienen nicht ins Stocken gerät oder der Sound abbricht, habe ich den Märklin 60974 Pufferkondensator ergänzt. Dieser wird einfach auf die Decoder-Adapterplatine aufgesteckt. Mit der passenden mSD3-Firmware ist hierfür nicht einmal eine spezielle Konfiguration notwendig – aufstecken und läuft!
Da der originale Schleifer der Lok noch fabrikneu war, konnte dieser problemlos weiterverwendet werden und sorgt für eine tadellose Stromabnahme.
4. Beleuchtung reloaded

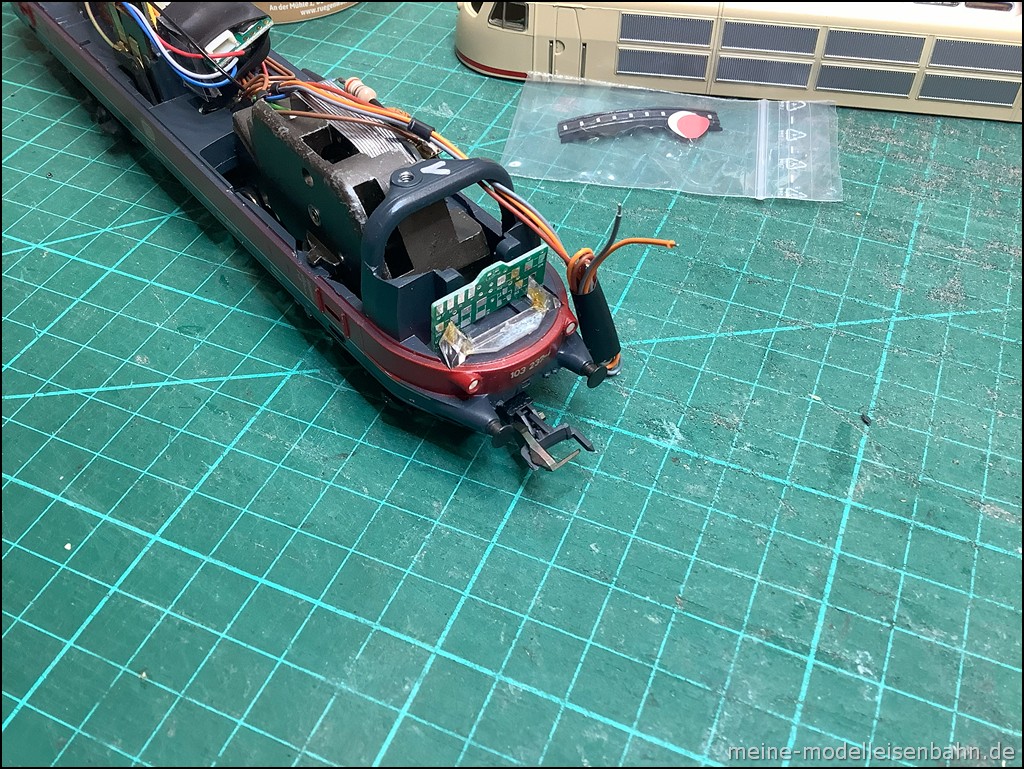

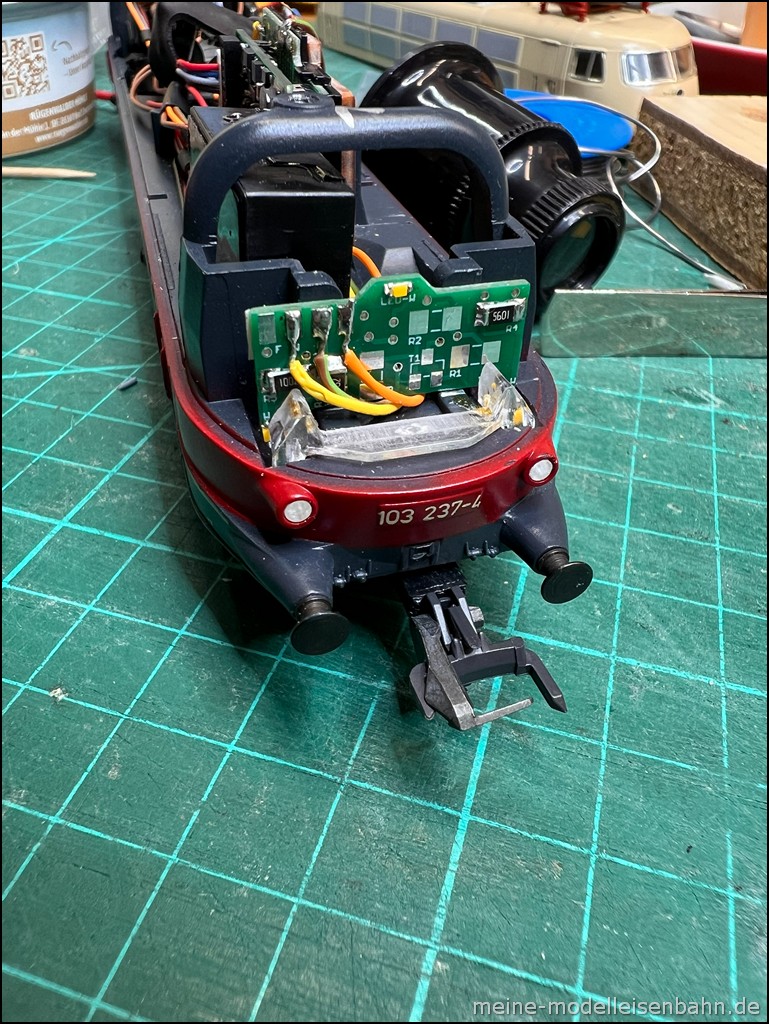

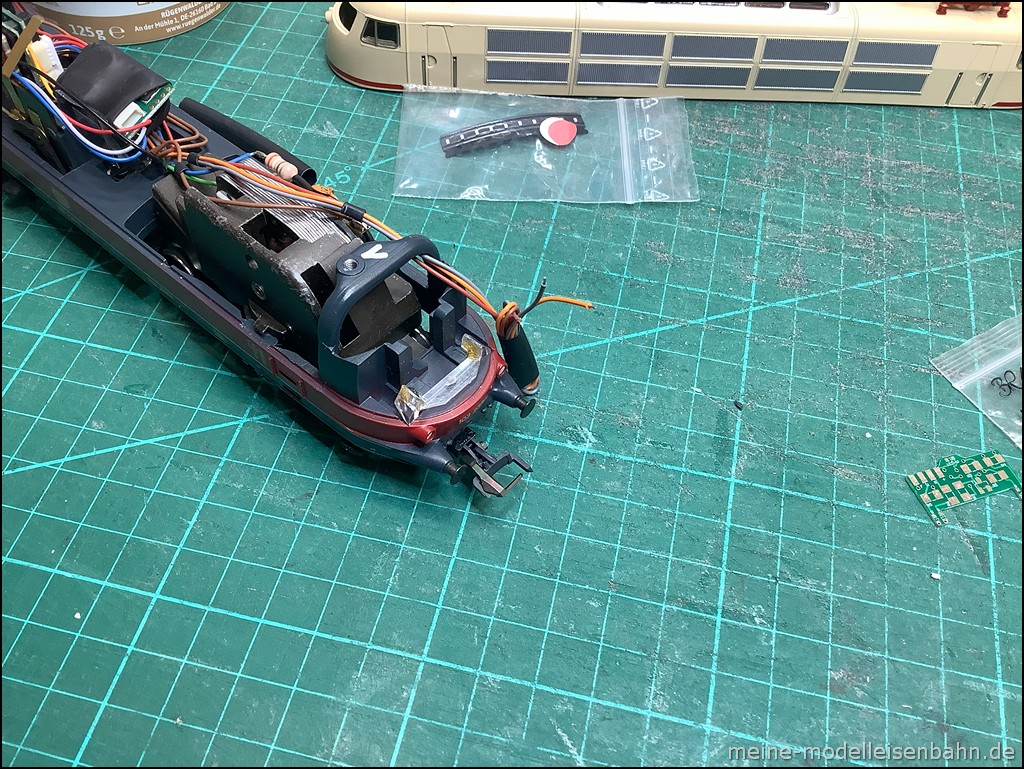

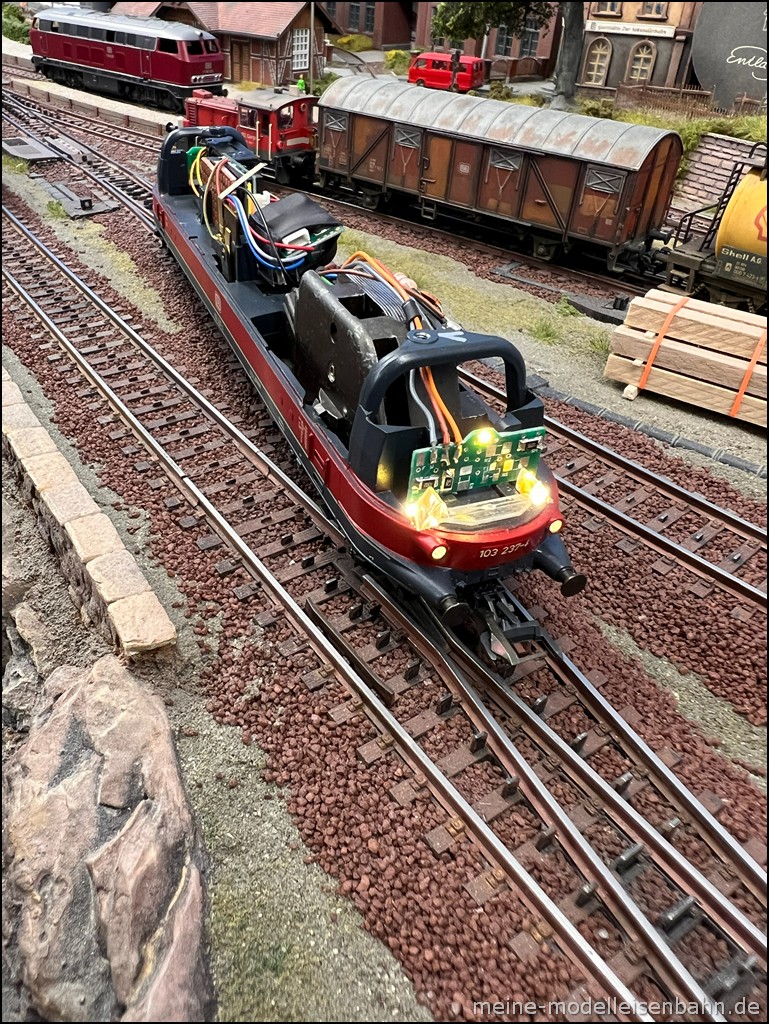

Die alten Glühbirnen wurden durch eine moderne LED-Lösung ersetzt. Hier kam eine Kombination aus Selbstbau und Platine zum Einsatz:

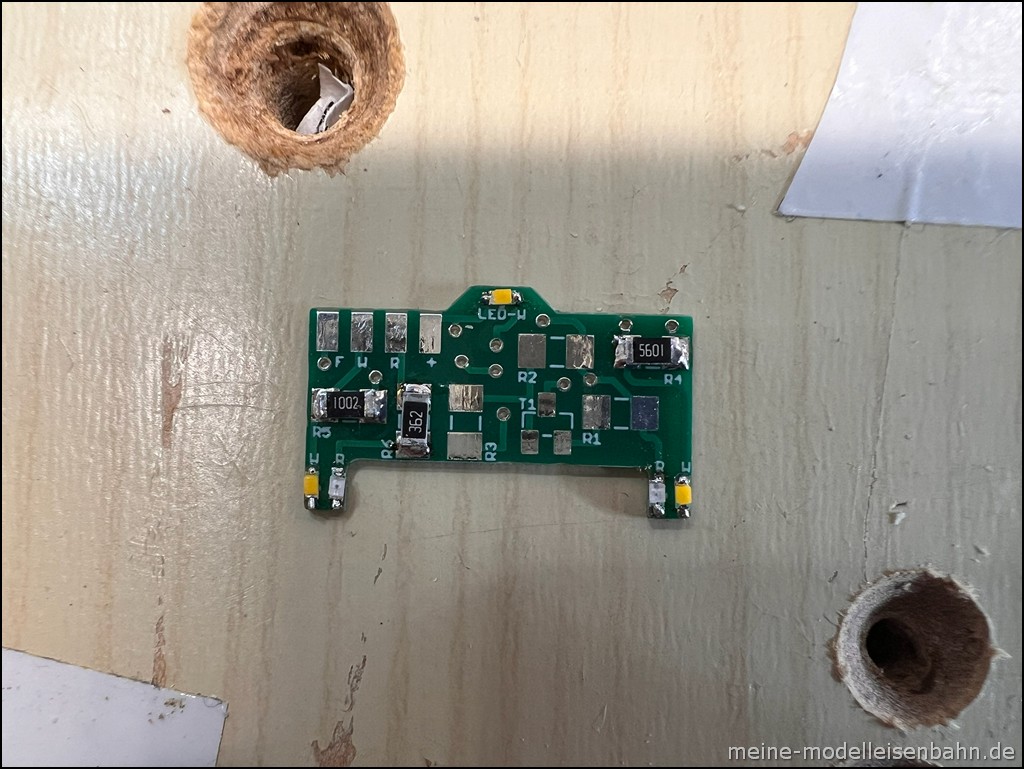

- Platinen: 2x unbestückte Lichtplatinen von mlh-electronics
- LEDs in Bauform 0603: Warmweiß für das Spitzenlicht und Rot für das Schlusslicht
- Widerstände in Bauform 1206:
- 5,6 kΩ für die warmweißen LEDs (sorgt für ein vorbildgerechtes, nicht zu grelles Licht)
- 3,6 kΩ für die roten LEDs
Schaltung & Lichtfunktionen

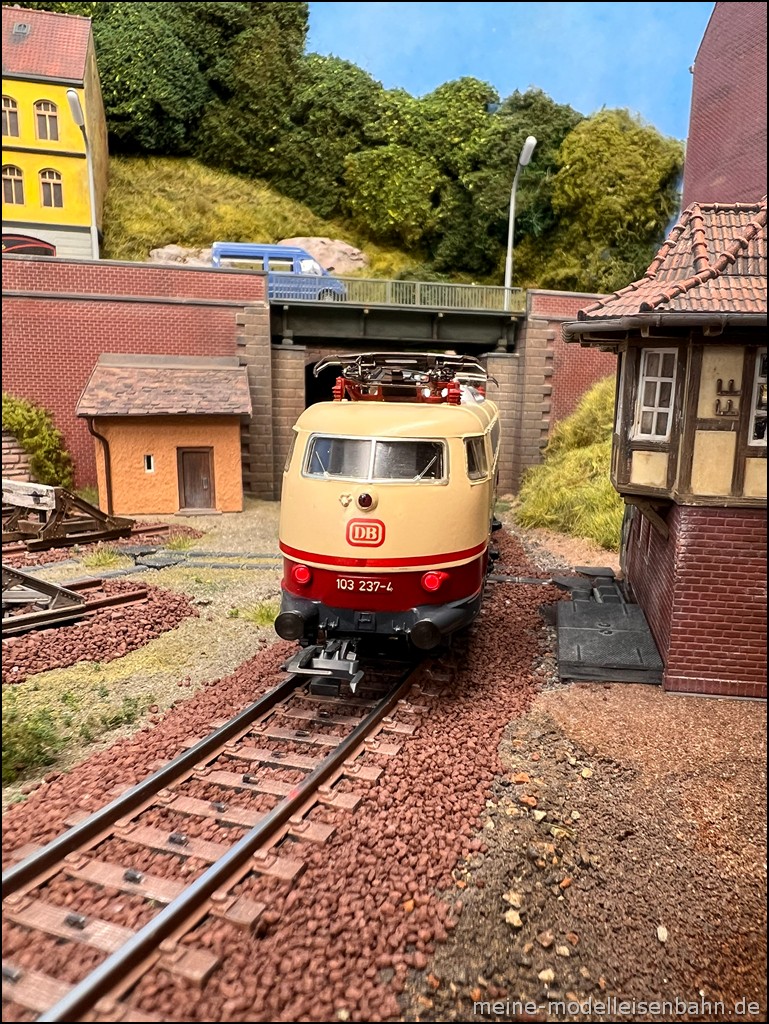

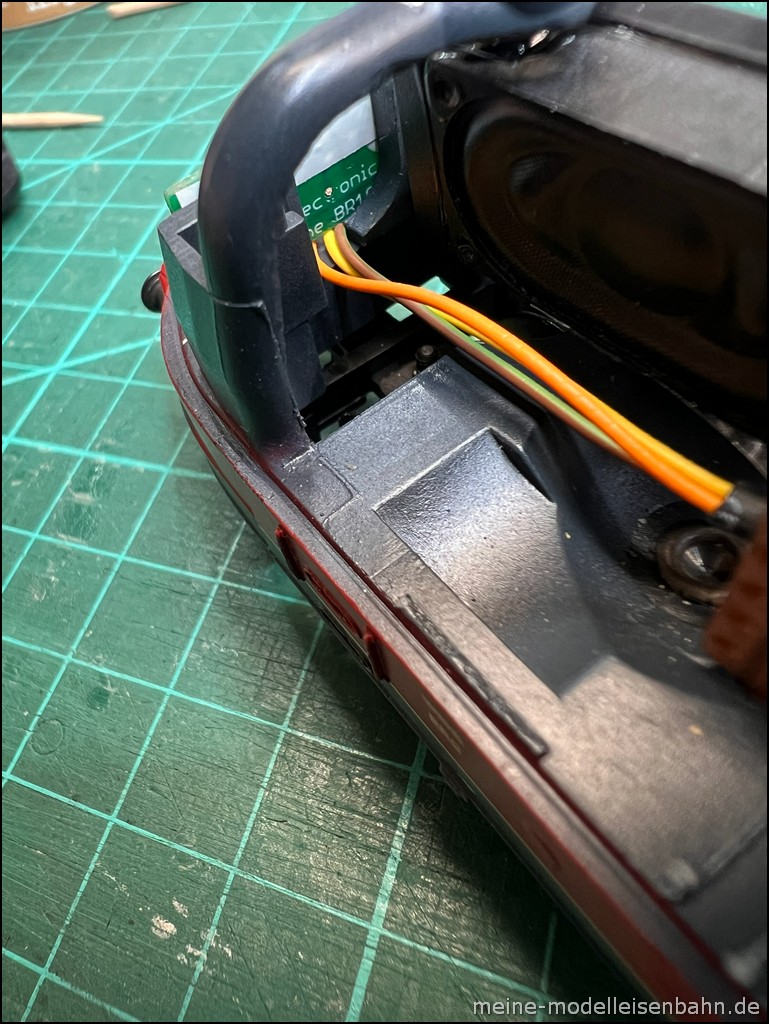

Die Beleuchtung wurde so verkabelt und gemappt, dass Spitzenlicht (vorne/hinten) und Rotlicht (vorne/hinten) jeweils getrennt schaltbar sind. Zudem lässt sich das Licht für jede Führerstandsseite komplett abschalten (wichtig für Zugfahrten, damit der erste Wagen nicht angestrahlt wird). Auf eine Führerstands- oder Maschinenraumbeleuchtung habe ich bei diesem Umbau bewusst verzichtet.
5. Neue Kupplungen

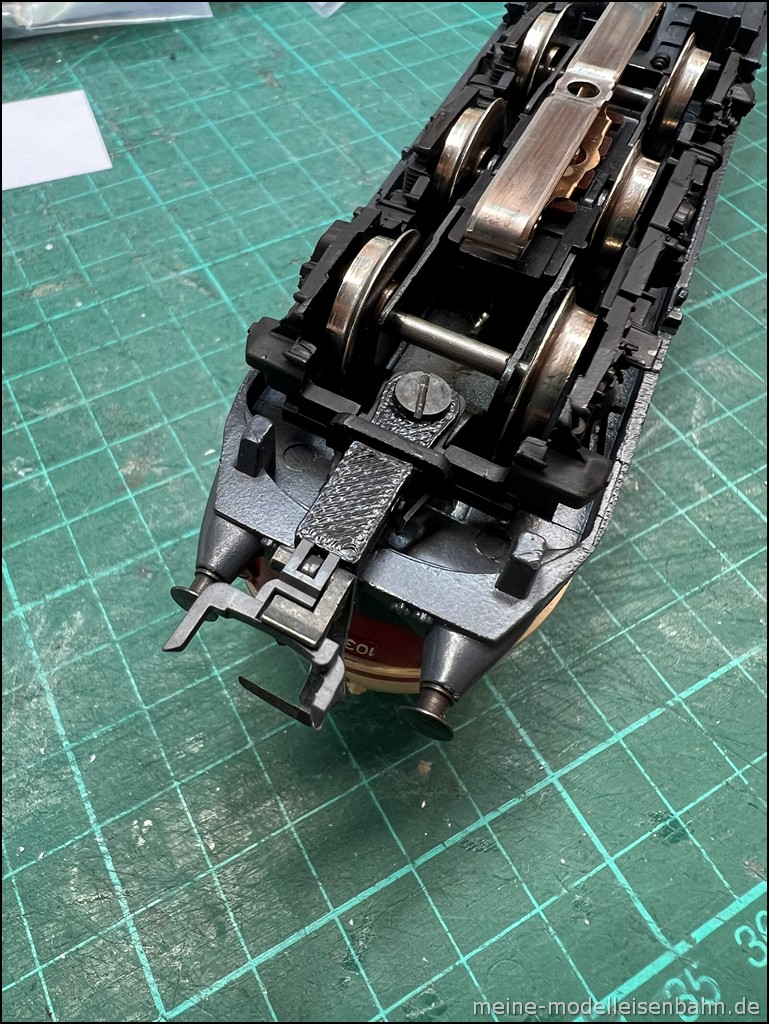

Da die Primex 3188 (103 237-4) baugleich mit der alten Märklin 3357 (ohne Schürze) ist, besitzen die Drehgestelle keine NEM-Schächte.

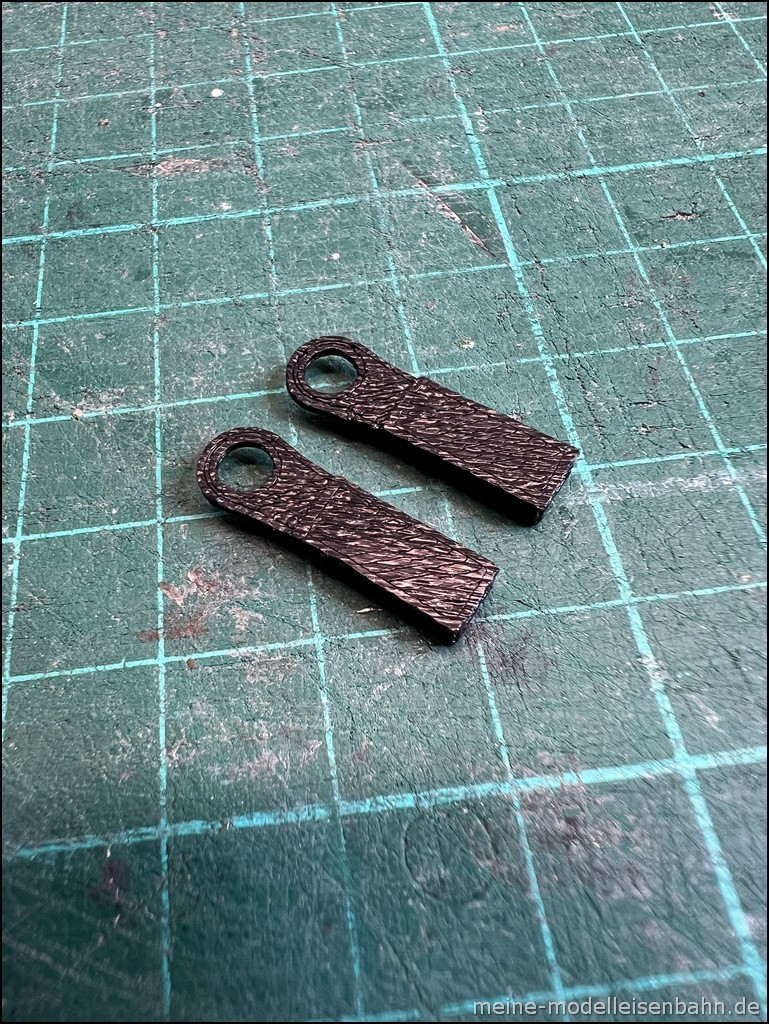

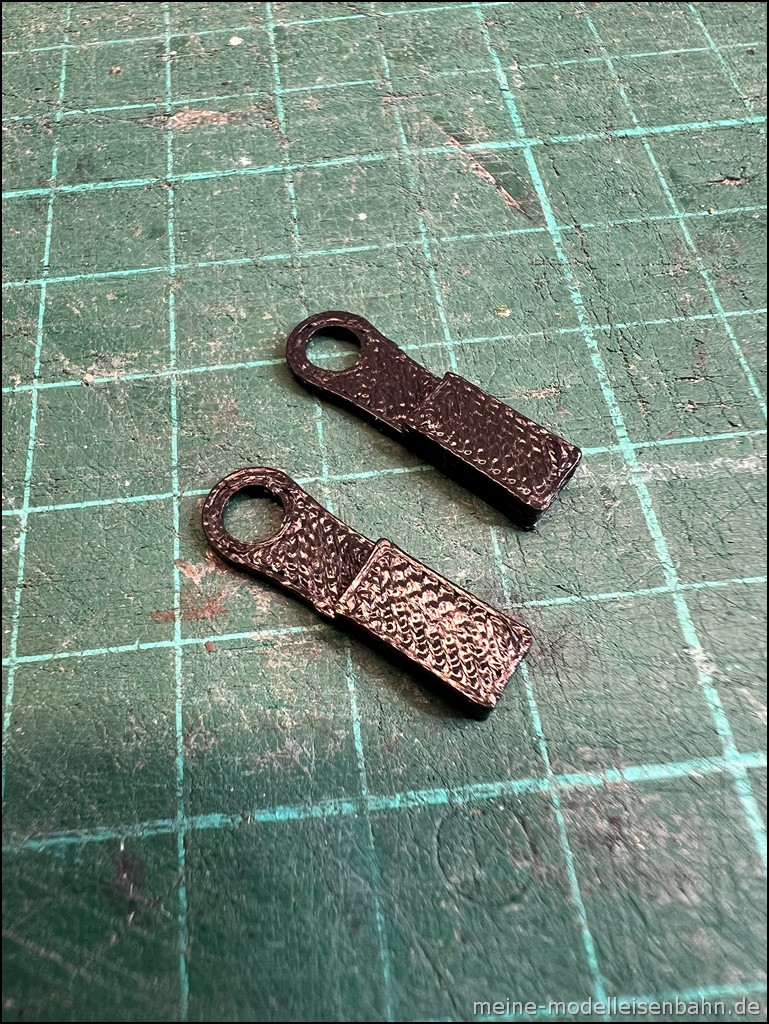

Die Lösung: 2x Mobadapter-Kupplungsadapter für Märklin 3357. Mit diesen passgenauen Adaptern lassen sich zwei Roco Universal-Kupplungen montieren – perfekt für zuverlässiges Entkuppeln und enge Wagenabstände.
6. Das Ergebnis & Fazit
Verbaute Komponenten im Überblick:
- Märklin HLA Motor-Set 60941
- Märklin mSD3 Sounddekoder (60976)
- Märklin Pufferkondensator (60974)
- Originaler Märklin Schleifer (fabrikneu beibehalten)
- 2x Mobadapter Kupplungsadapter für Märklin 3357
- 2x Roco Universal-Kupplung
- 2x mlh-electronics Lichtplatine unbestückt
- SMD LEDs 0603 Warmweiß & Rot
- SMD Widerstände 1206 (5,6 kΩ & 3,6 kΩ)

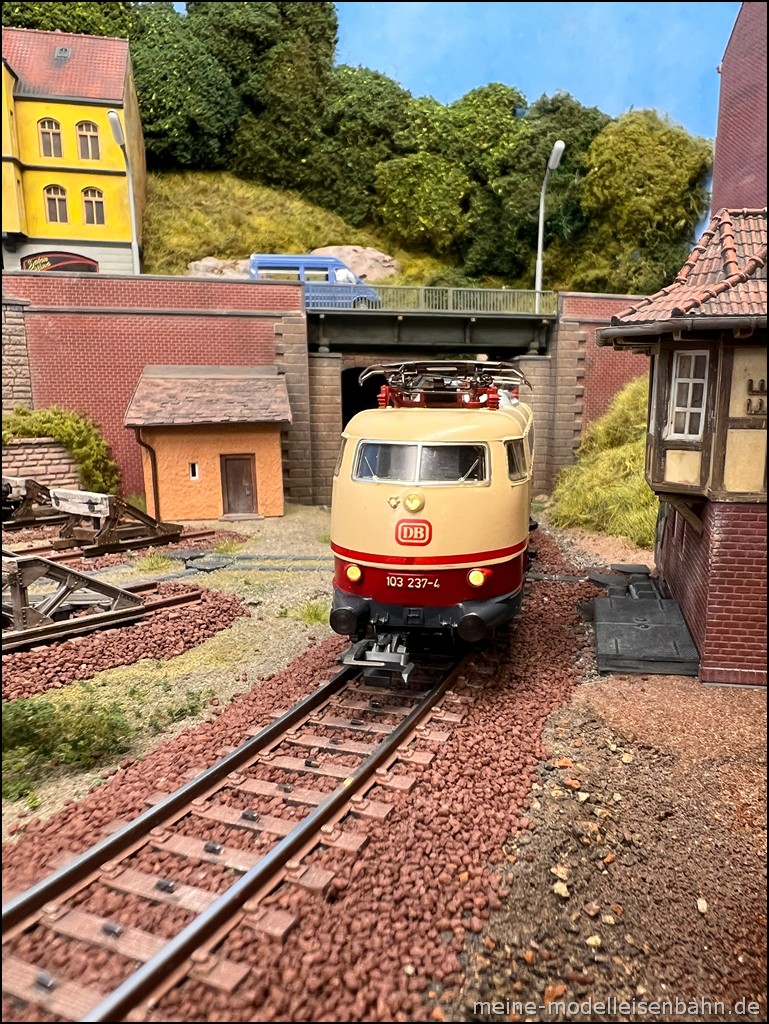

Fazit: Der Umbau hat sich auf ganzer Linie gelohnt! Die Primex 3188 (103 237-4) schnurrt dank HLA absolut geschmeidig über die Anlage, der mSD3-Sound bringt echtes Bundesbahn-Feeling und die LED-Beleuchtung setzt die Lok perfekt in Szene. Ein rundum gelungenes Upgrade für einen Klassiker!
